Torziósrugó méretezési segédlet

Geometriai méretek

  • Di (Belső tekercsátmérő): A rugótest belső átmérője mm-ben.

  • De (Külső tekercsátmérő): A rugótest teljes külső átmérője mm-ben.

  • LsH (Emelőkar hossza): Az elhajlított vagy aktív erőkar hossza mm-ben.

  • LsR (Fekvő szár hossza): A rögzített vagy támaszkodó szár hossza mm-ben.

  • RH (Erőkar távolsága): A rugótest középpontja és az erőbevezetési pont közötti távolság az emelőkaron (mm).

  • d (huzalátmérő): A rugóacél vastagsága mm-ben.

Erők és nyomatékok

  • M1: Az alpha1 szöghöz tartozó előfeszítő nyomaték (Nmm).

  • M2: Az alpha2 szöghöz tartozó terhelő nyomaték (Nmm).

  • F1: Előfeszített rugóerő (N).

  • F2: Terhelt rugóerő (N).

Elfordulási szögek

  • alpha1: Előfeszített elfordulási szög fokban mérve.

  • alpha2: Terhelt elfordulási szög fokban mérve.

2026.05.04. Comments (0) Műszaki támogatás

Read more

Nyomórugó méretezési segédlet

Jelölés Mértékegység Magyarázat
d mm A huzal átmérőjének középértéke.
De mm A rugó külső átmérője.
Dd mm Csap átmérője. (belső megvezetés esetén)
Dh mm Furat átmérőja .(külső megvezetés esetén)
Di mm A rugó belső átmérő.
D vagy Dm mm A rugó középátmérője.
D (vagy Dm) mm Közép átmérő. D= (De+Di) / 2
e1 mm (vagy °) A megengedett merőlegesség terheletlen, köszörült rugó esetén.
e2 mm (vagy °) A megengedett párhuzamásság terheletlen, köszörült rugó esetén.
F N Rugóerő
F1; F2…. N Rugóerők L1; L2…. hosszokon (20°C -os környezeti hőmérsékelten)
Fc theor N Elméleti rugóerő blokk hosszon
L mm Rugó hossz
L0 mm A rugó hossza terheletlen állapotban.
L1, L2… mm F1, F2.. Rugóerővel terhelt hosszok.
Lc mm Blokk hossz. (Minden menet egymásra ül.)
Ln mm Minimum megengedett rugóhossz.
n db Működő menetek száma.
nt db Összmenetszám
R N/mm Rugóállandó. Ennyit változik a rugóerő 1 mm elmozdulásra.
s1; s2,… mm Elmozdulás. s1= L0-L1
– Átmérőviszony.
– Karcsúsági arány.



2026.05.04. Comments (0) Műszaki támogatás

Read more

Rugóacél alapanyagok összehasonlítása

Rugóacél alapanyagok összehasonlítása

Megnevezés / Anyagleírás Max. üzemi hőm. EN F (AFNOR) GB (BS) USA (AISI) G-modulus (N/mm2)

EN 10270-1  SM/SH



Általános rendeltetésű patentírozott rugóacél huzal, statikus igénybevételre

 80°C 10270-1 NFA 47-301-76 BS 5216-75* AMS 5112 81500

EN 10270-1  DM/DH



Általános rendeltetésű patentírozott rugóacél huzal, dinamikus igénybevételre

 80°C 10270-1 NFA 47-301-76 BS 5216-75* AMS 5112 81500

EN 10270-2  FDSiCr/VDSiCr



Szeleprugó huzal

 120°C 10270-2 * 2803 685A55HD 6150 81500

1.4310 / X10CrNi188



Rozsdamentes rugóacél

 270°C 10270-3 Z12CN17.07 301S21 302 73000

1.4568 / X7CrNiAI17-7



Rozsdamentes hőálló rugóacél

 350°C 10270-3 Z8CNA17.07.01 301S81 631 78000

2026.05.04. Comments (0) Műszaki támogatás

Read more

Húzórugók méretezési segédlete.

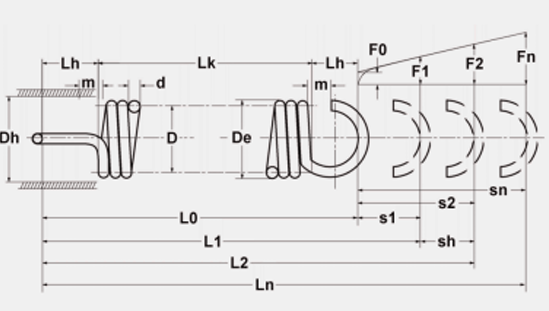

Húzórugó megadása

Paraméterek
d= huzalátmérő
De=rugótest külső átmérő
Di= rugótest belső átmérő
L0= rugó akasztási hossza nyugalmi állapotban (L0=2*Lh+Lk)
Lk= rugótest nyugalmi hossza→ ebből következik a menetszám (n) (Lk=(n+1)*d)
Lh=rugószem hossza (oldalanként más is lehet)
m= szem kivágása
L1, L2= terhelési hosszak
F1, F2= terhelési erők [N, kg] s1, s2= nyúlás
Tekerési irány: job vagy bal
Anyagminőségek
1. Patentírozott rugóacélhuzal EN 10270-1 szabvány szerint (SM, SH, DM, DH). Általános
rugóacélhuzal, max alkalmazási hőmérséklet 80 °C, Statikus és dinamikus igénybevételre.
2. Rozsdamentes rugóacélhuzal EN 10270-3 szabvány. (Nem saválló) Max alkalmazási
hőmérséklet 200 °C
Fülkialakítások
4. Német félszem Lh= (0,55-0,8)*Di
1. Egész német szem Lh=(0,8-1,1)*Di
2. Dupla egész német szem Lh=(0,8
1,1)*Di
3. Német oldalra hajtott szem Lh ≈ Di
5. Angol szem Lh ≈ 1,1*Di
6. Nyújtott szem
7. Forgó szem
