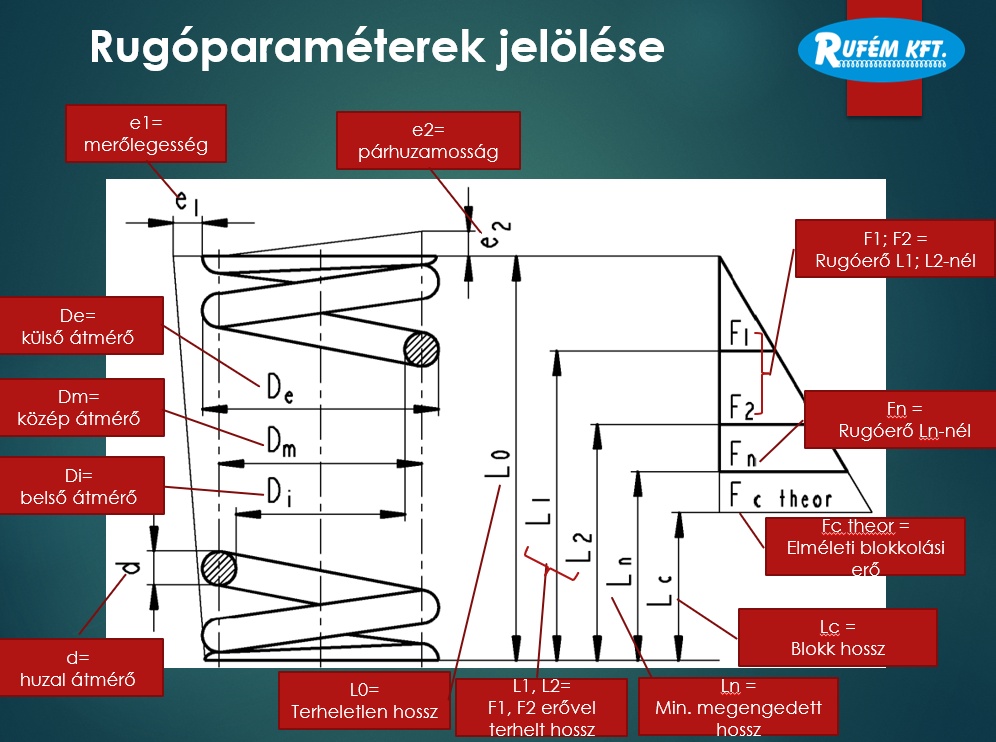

| Jelölés |
Mértékegység |
Magyarázat |
| d |
mm |
A huzal átmérőjének középértéke. |
| De |
mm |
A rugó külső átmérője. |
| Dd |
mm |
Csap átmérője. (belső megvezetés esetén) |
| Dh |
mm |
Furat átmérőja .(külső megvezetés esetén) |
| Di |
mm |
A rugó belső átmérő. |
| D vagy Dm |
mm |
A rugó középátmérője. |
| D (vagy Dm) |
mm |
Közép átmérő. D= (De+Di) / 2 |
| e1 |
mm (vagy °) |
A megengedett merőlegesség terheletlen, köszörült rugó esetén. |
| e2 |
mm (vagy °) |
A megengedett párhuzamásság terheletlen, köszörült rugó esetén. |
| F |
N |
Rugóerő |
| F1; F2…. |
N |
Rugóerők L1; L2…. hosszokon (20°C -os környezeti hőmérsékelten) |
| Fc theor |
N |
Elméleti rugóerő blokk hosszon |
| L |
mm |
Rugó hossz |
| L0 |
mm |
A rugó hossza terheletlen állapotban. |
| L1, L2… |
mm |
F1, F2.. Rugóerővel terhelt hosszok. |
| Lc |
mm |
Blokk hossz. (Minden menet egymásra ül.) |
